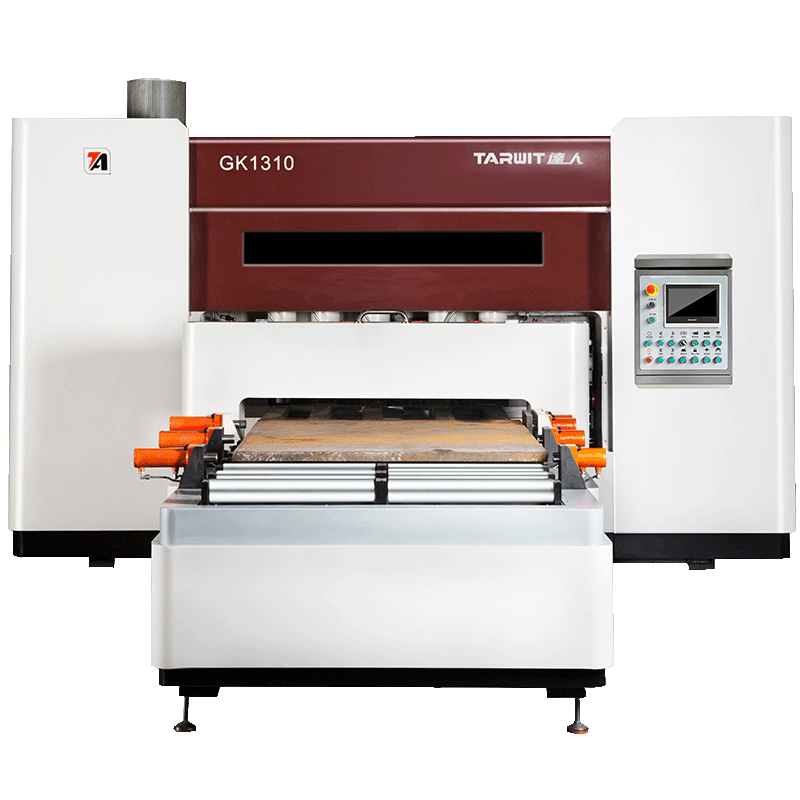

GK1310
高速板材圓鋸機
切割精度少 節省材料 降低成本
"ZK5232*12產品特點:
新型齒輪箱,實現零間隙傳動,保證鋸切精度,提高鋸片使用壽命,LVSK進口軸承。
鑄件整體式底座,選用優質高強度整體鑄造,硬度好,剛性好,耐沖擊。
漢力達液壓站,液壓動力足,液壓驅動保證進給穩定,進給力均勻。
創新型自動送料裝置,采用伺服電機+高精度滾珠絲桿,先進方式進行送料,獨特的送料夾鉗偏擺結構,提高了送料精度和可靠性。
噴霧潤滑冷卻系統,采用先進的鋸片噴霧潤滑技術,對切削油進行精準計量的微量噴涂,降低鋸片溫度,提高生產效率,延長鋸片使用壽命。
人機界面,界面友好,所有功能都清楚標明,急停按鈕。
主要技術參數
| 設備參數 | GK1310 | |
| 鋸片規格 | Φ425 | |
| 鋸切范圍 | mm | 寬 110-1300 |
| mm | 厚20-100 | |
| 鋸切長度 | mm | ≥20 |
| 原料長度 | mm | ≤6000 |
| 夾緊方式 | 水平垂直夾緊 | |
| 主軸轉速 | r/min | 5-160無極調速 |
| 主軸電機功率 | KW | 15 |
| 進給電機功率 | KW | 7.5 |
| 送料電機功率 | KW | 4.4 |
| 鋸切面粗糙度 | ≤Ra6.3 | |
| 鋸切面垂直度 | mm | ≤0.3/100 |
| 鋸切面直線度 | mm | ≤0.12/630 |
| 鋸切長度公差 | mm | ±0.2 |
| 主軸刀進方式 | 伺服驅動 | |
| 主軸箱工進速度 | mm/min | 50-400無極變速 |
| 主軸精度 | mm | 0.005-0.01 |
| 冷切方式 | 油霧噴霧冷切 | |
| 一次送料長度 | mm | 一次性最長900,可循環多次送料 |
| 壓縮空氣 | Mpa | 0.5-0.6 |
| 排屑方式 | 全自動螺旋排屑/鏈板排屑 | |
| 下料方式 | 手動出料/自動出料 | |
| 是否循環 | 單循環/多循環 | |
| 機床重量 | T | 15 |
| 機床尺寸 | mm | 7300X4300X2800 |
達人機床保留更改產品設計與規格的權利,如有變更恕不另行通知。如有產品圖片與實物有區別,以實物為準。如有任何編輯錯漏或翻譯上的錯誤,望廣大客戶諒解。
